PM866AK01 3BSE076939R1L'unità processore (unità processore/modulo CPU) fa parte della serie di controller AC 800M di ABB (serie di controller AC 800M), uno dei principali componenti di controllo PLC/DCS industriali. All'interno di questa unità si trova un processore veloce insieme a memoria, porte di comunicazione, funzioni di temporizzazione e strumenti di diagnostica del sito. Costituisce uno dei componenti chiave necessari per creare una piattaforma di controllo dell'automazione tramite ABB (ad esempio, 800xA).
Quando si acquista PM866AK01, si consiglia:
Chiarire la scalabilità del sistema e i requisiti di controllo.
Cooperare con altri moduli di sistema AC 800M o 800xA;
Presta attenzione alla compatibilità dei pezzi di ricambio e al supporto per la manutenzione-a lungo termine.
Assicurarsi che i tecnici abbiano familiarità con il processo di configurazione del Control Builder 800xA.
Squadra professionale
Consegna 7x24 ore
Specifiche tecniche
|
Produzione |
ABB |
|
Modello |
PM866AK01 |
| Numero di parte |
3BSE076939R1 |
|
Descrizione |
Unità di elaborazione centrale AC800M/800xA |
| Porta Ethernet | 2 × RJ45 (CN1, CN2) |
| Porta seriale | 2 porte seriali RJ45 (COM3, COM4) |
|
Origine |
Svezia |
|
Dimensione |
21*16*14 cm |
|
Peso |
1,5 kg |
Dettagli del prodotto
3BSE076939R1 PM866AK01 viene spesso utilizzato insieme ad altri moduli del sistema di controllo ABB AC 800M ed è integrato nel controllo distribuito tramite il bus di controllo CEX con I/O remoti (come i moduli S800).
Nei sistemi di controllo distribuito (DCS), nelle applicazioni di controllo logico complesso e di automazione dei processi, il modulo PM866AK01 3BSE076939R1 è responsabile dell'esecuzione del programma, dell'elaborazione dei dati in tempo reale-, della comunicazione con il sottosistema I/O e della connessione al sistema di livello-superiore. Questo modulo è adatto a sistemi di controllo industriale di medie e grandi dimensioni ed è particolarmente adatto a scenari con requisiti elevati di prestazioni in tempo reale, affidabilità e scalabilità.
Il PM866AK01 può essere configurato, programmato e sottoposto a debug online tramite il sistema ABB 800xA (Automation System 800xA) o lo strumento Control Builder M. Attraverso queste piattaforme, è possibile progettare e scaricare programmi di controllo standard IEC 61131-3, inclusi linguaggi come LD, FBD e ST, ed eseguire l'integrazione e il monitoraggio a livello di sistema.
01

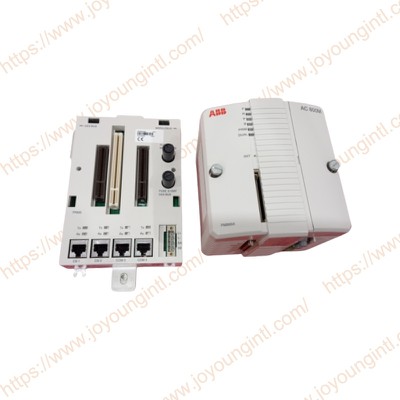

Il modulo CPU contiene i seguenti accessori:
- PM866A, CPU
- TP830, piastra base
- TB850, CEX-terminatore bus
- TB807, terminatore ModuleBus
- TB852, RCU-Terminatore di collegamento
- Batteria per il backup della memoria (4943013-6)
- Nessuna licenza inclusa.
02
Interfaccia Ethernet
2 porte Ethernet RJ45 (CN1, CN2), utilizzate per la connessione alla rete di controllo
Supporta i protocolli della rete di controllo ABB come MMS e IAC
Adatto per stabilire livelli di scambio dati con altre unità di controllo, sistemi HMI/SCADA.
03
Interfaccia seriale
2 porte seriali RS-232C (COM3, COM4)
COM3: porta seriale RS-232C standard (con segnale di controllo modem)
COM4: porta seriale isolata (per connessione allo strumento di configurazione, debug)
Utile per collegare ed eseguire il debug di terminali, vecchie apparecchiature o dispositivi di comunicazione.
04
Espansione I/O e Bus CEX
Supporta fino a 96 moduli I/O (in modalità macchina singola)
Supporta fino a 84 moduli I/O (in modalità ridondante)
Periodo totale di scansione del bus del modulo: 0 - 100 ms (a seconda del numero di moduli)
La velocità di scansione del bus modulo dipende dal numero di I/O e dalla configurazione.

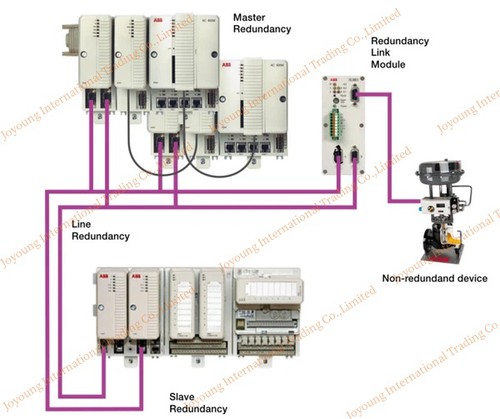

Introduzione alle funzioni ridondanti
Ridondanza della CPU:
Il controller supporta la ridondanza della CPU, il che significa che due moduli CPU possono funzionare contemporaneamente per ottenere una maggiore disponibilità. Se la CPU principale si guasta, la CPU di backup può immediatamente assumere il compito di controllo per garantire il funzionamento continuo del sistema.
Ridondanza del bus CEX-: il bus CEX-del controller (un bus di comunicazione interno) supporta anche la configurazione ridondante per garantire l'affidabilità della comunicazione interna del controller.
Ridondanza dell'interfaccia di comunicazione: la scheda base del controller PM866AK01 dispone di due porte Ethernet RJ45 (CN1, CN2) per la connessione alla rete di controllo e supporta la configurazione ridondante. In questo modo, anche se un'interfaccia di comunicazione fallisce, l'altra interfaccia può comunque mantenere una connessione di rete.
Ridondanza I/O S800: il controller supporta la configurazione ridondante dei moduli I/O S800 per garantire l'affidabilità dei dati I/O e il funzionamento continuo del sistema
Porta di comunicazione Ethernet ridondante integrata-:
Il controller è dotato di una-porta di comunicazione Ethernet ridondante integrata, che migliora ulteriormente l'affidabilità della comunicazione del sistema
Attraverso queste configurazioni ridondanti, il controller ABB PM866AK01 può fornire elevata disponibilità e tolleranza ai guasti ed è adatto per sistemi di automazione industriale con requisiti di elevata affidabilità.
Installazione, configurazione e funzionamento
Installazione
Installa il modulo PM866AK01 sulla guida DIN e disponilo ordinatamente con altri moduli (come moduli di comunicazione e di alimentazione);
Collegare il bus CEX e altre reti di controllo attraverso la base.
Garantire una connessione di alimentazione stabile per il modulo.
Configurazione
Caricare il programma utilizzando il software di ingegneria ABB (come 800xA Control Builder);
Configurare le impostazioni di rete (indirizzo IP) e il ciclo delle attività.
Scarica il programma di controllo e allocazione delle variabili.
Operazione
Dopo l'accensione, osservare il LED per verificare lo stato della CPU.
Utilizza il software di monitoraggio per visualizzare-dati in tempo reale e gestire gli allarmi.
Salva la cronologia delle operazioni per ottimizzare la strategia di controllo.
