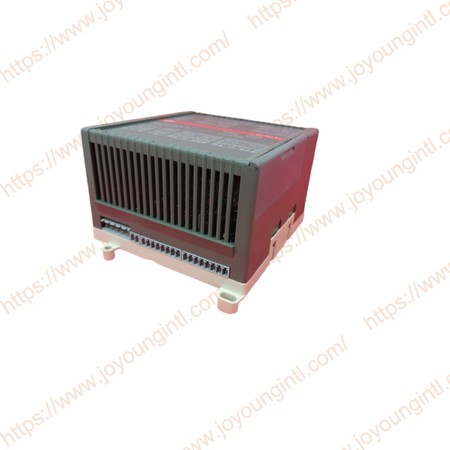

Modulo di ingresso/uscita analogico Advant Controller 31GJR5252300R3101 07AC91
AC31 è uno dei primi sistemi di controllo ibrido PLC/DCS lanciato da ABB:
Supporta il controllo centralizzato e distribuito
Basato sulla comunicazione bus CS31
Conforme allo standard di programmazione IEC 61131-3
I/O remoti estensibili
07AC91(GJR5252300R3101), come modulo I/O remoto nel sistema AC31, comunica con il controller tramite il bus CS31 e supporta l'elaborazione del segnale analogico multi-canale. Può soddisfare i requisiti per la raccolta e l'emissione di vari tipi di segnali standard industriali, come tensione e corrente.
Specifiche tecniche
|
Produzione |
ABB |
|
Modello |
07AC91 |
| Numero di parte |
GJR5252300R3101 |
|
Descrizione |
Modulo I/O analogico |
| Numero di canali | 8 AI+8 AO |
| Metodo di comunicazione | Autobus CS31 |
| Alimentazione elettrica | 24 V CC |
|
Origine |
Germania |
|
Dimensione |
15*15*12 cm |
|
Peso |
0,81 kg |
Panoramica del canale analogico
GJR5252300R3101 07Compatibilità AC91:
PLC serie AC31 (serie 40/50/90)
Sistema di espansione distribuita
Molteplici protocolli di comunicazione industriale
07AC91 supporta due modalità di funzionamento:
Modalità 1:
8 ingressi analogici + 8 uscite analogiche
Risoluzione: 12 bit
Modalità 2:
16 canali (possono essere configurati come ingresso o uscita in coppia)
Risoluzione: 8 bit
Il modulo ingressi/uscite analogici 07 AC 91 viene utilizzato come modulo remoto sul bus di sistema CS31. Contiene 16 canali di ingresso/uscita analogici che possono essere configurati in due modalità operative:
• Modalità operativa "12 bit": 8 canali di ingresso, configurabili individualmente ±10 V o 0...20 mA, risoluzione a 12 bit più 8 canali di uscita, configurabili individualmente ±10 V o 0...20 mA, risoluzione a 12 bit
• Modalità operativa "8 bit": 16 canali, configurabili a coppie come ingressi o uscite, 0...10 V, 0...20 mA, risoluzione a 8 bit
• La configurazione viene impostata tramite interruttori DIL.
• Il PLC offre un elemento di interconnessione ANAI4_20 per la misurazione di segnali di 4...20 mA (fare riferimento a 907 PC 331, libreria elementi di connessione).
Funzionamento del modulo analogico AC31
✔ Metodo di installazione
Installazione su guida DIN (standard 35mm)
Fissato all'interno del quadro elettrico
✔ Struttura del cablaggio
Il modulo dispone di tre tipi di connessioni:
Alimentazione: alimentatore 24VDC
Bus CS31: si collega al PLC (controller AC31)
Segnali sul campo:
Ingresso: sensori
Uscita: attuatori
Impostare l'interruttore DIP: 07AC91. Tutte le funzioni sono configurate tramite DIP switch (ponticelli hardware)
-- Selezionare la modalità di lavoro
-- Imposta il tipo di input
-- Imposta l'indirizzo del modulo
Collegamento dei fili
--Cablaggio ingresso simulazione (AI).
--Cablaggio dell'uscita analogica (AO).
Identificazione del modulo nel PLC

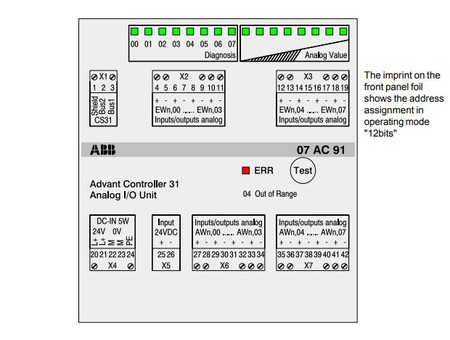

Il pannello frontale del modulo presenta:
LED verde (canale/stato)
LED rosso (guasto)
Errori comuni nei dati durante l'uso
D: Dopo aver installato il modulo, la CPU non è in grado di riconoscerlo oppure il modulo non risponde.
R: L'indirizzo del modulo è impostato in modo errato
La configurazione del DIP switch non è corretta.
Il bus non è collegato correttamente oppure manca la resistenza di terminazione.
D: Le quantità analogiche lette dal PLC fluttuano notevolmente, si discostano dai valori effettivi o spesso mostrano letture anomale.
R: Interferenza sulla linea del segnale
L'intervallo di corrente/tensione del sensore non corrisponde.
D: Quando la luce rossa del modulo è accesa o il LED lampeggia, il PLC rileva un errore.
R: La misurazione supera il limite impostato
Errore di comunicazione interna o errore bus CS31
D: Occasionalmente il modulo perde la connessione, ha una comunicazione instabile o segnala un errore del bus dal PLC.
R: Il bus CS31 supera la lunghezza consentita, con conseguente perdita di dati.
Interferenze elettromagnetiche o collegamenti allentati hanno causato l'interruzione della comunicazione.
