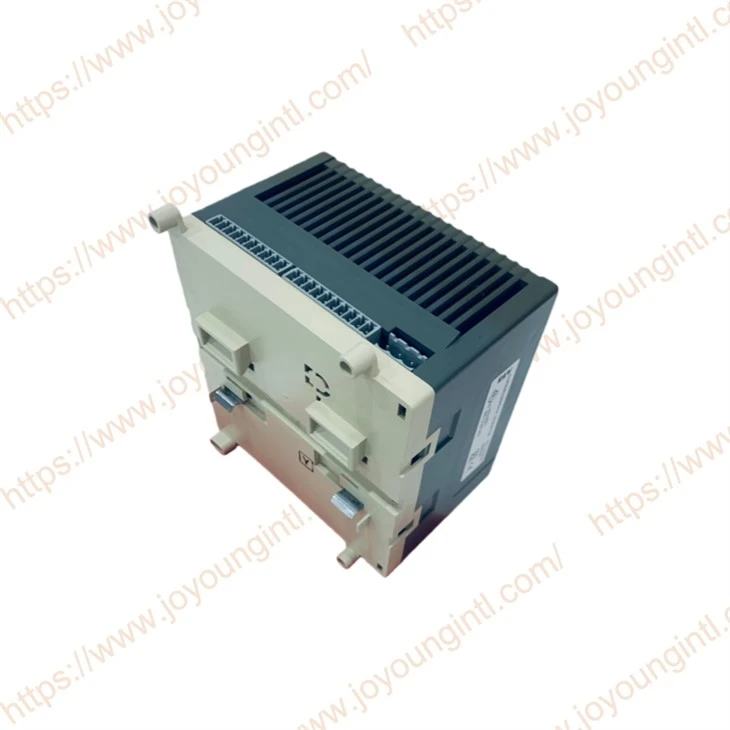

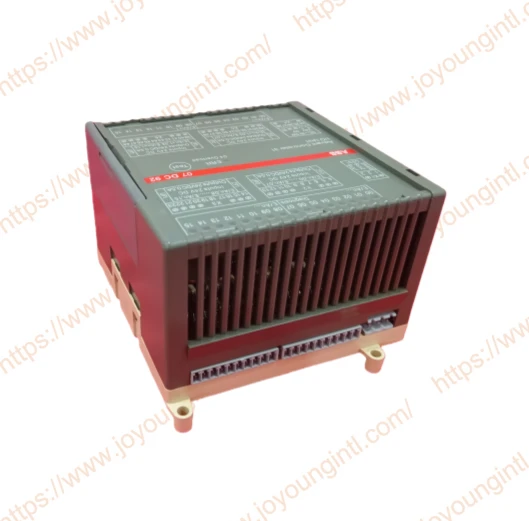

ABB07DC92GJR5252200R0101

ABB 07DC92 GJR5252200R0101 è un modulo di controllo digitale (uscita relè) a 16-canali progettato specificamente per i sistemi di controllo di processo di fascia alta AC 800M di ABB. Questo modulo fornisce uscite di contatti relè, consentendo il pilotaggio diretto di carichi CA o CC come contattori, relè intermedi, spie luminose ed elettrovalvole. È il contatto di scambio

Il modulo ingressi/uscite digitali 07 DC 92 viene utilizzato come modulo remoto sul bus di sistema CS31. Contiene 32 ingressi/uscite, 24 V CC, in 4 gruppi con le seguenti caratteristiche:

• È possibile accedere individualmente agli ingressi/uscite

• come input, • come output o • come output ri-leggibile (input/output combinato)

• Le uscite

• funzionano con transistor, • hanno un carico nominale di 0,5 A e • sono protetti da sovraccarico e cortocircuito.

• I 4 gruppi di ingressi/uscite sono elettricamente isolati tra loro e dal resto dell'unità.

• Il modulo occupa due indirizzi digitali per ingressi e uscite sul bus di sistema CS31. È possibile configurare l'unità esclusivamente come modulo di uscita. In questo caso gli indirizzi per gli ingressi non sono necessari.

L'unità funziona con una tensione di alimentazione di 24 V DC.

Il collegamento del bus di sistema è isolato elettricamente dal resto dell'unità.

Il modulo offre diverse funzioni diagnostiche.

Visualizzazioni ed elementi di comando sul pannello frontale:

①32 LED gialli per indicare lo stato del segnale degli ingressi e delle uscite configurabili

②Elenco delle informazioni di diagnosi relative ai LED quando vengono utilizzati per la visualizzazione della diagnosi

③LED rosso per messaggio di errore

④Pulsante di prova

Funzionamento normale:

• Il modulo si inizializza automaticamente dopo l'accensione. Durante questo tempo tutti i LED sono accesi.

• Quando il bus di sistema CS31 non funziona, il LED ③ lampeggia.

• Il LED ③ si spegne nuovamente quando il funzionamento del bus funziona correttamente e il modulo non riconosce alcun errore.

• I 32 LED gialli ① mostrano lo stato del segnale dei 32 canali.

Indirizzamento:

Per ogni modulo è necessario impostare un indirizzo per consentire alla centrale di accedere correttamente agli ingressi e alle uscite. Una descrizione dettagliata dell'"Indirizzamento" si trova nel capitolo "Indirizzamento" dell'unità centrale e dell'accoppiatore. L'impostazione dell'indirizzo si effettua con l'interruttore DIL situato sotto il coperchio scorrevole sul lato destro dell'alloggiamento del modulo.

Riconoscimento delle uscite dopo un corto-circuito:

Quando si verifica un sovraccarico o un cortocircuito-, l'uscita limita la corrente e la spegne termicamente. Il LED dell'uscita sovraccarica lampeggia.

Una volta eliminato il sovraccarico o il cortocircuito-, le uscite vengono riattivate automaticamente. Non è necessaria una conferma manuale o avviata dal programma utente. Il messaggio di errore deve essere confermato.

Configurazione I/O:

Il modulo 07 DC 92 non memorizza i dati di configurazione. I 32 canali configurabili sono definiti dal programma utente come ingressi o uscite, il che significa che attraverso la lettura e la scrittura dei dati nel programma utente, ciascun canale di ingresso/uscita configurabile può essere utilizzato come ingresso, uscita o uscita rileggibile.
