Introduzione al prodotto
Specifiche tecniche
|
Produzione |
ABB |
|
Modello |
SDCS-PIN-4 |
| Numero di parte | 3ADT314100R1001 |
|
Descrizione |
Scheda di interfaccia |
|
Origine |
Finlandia |
|
Dimensione |
25*25*5 cm |
|
Peso |
0,5 kg |
Dettagli del prodotto

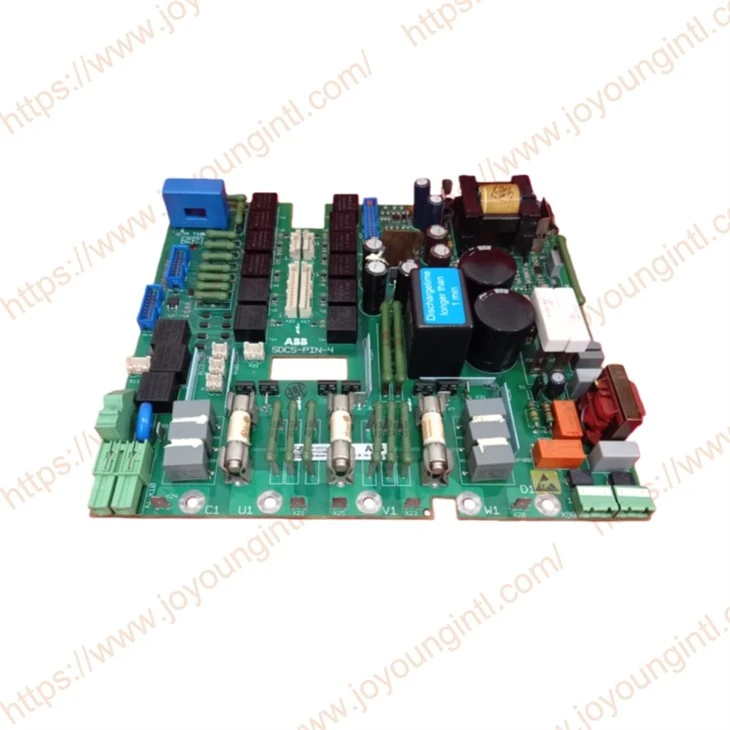

La scheda SDCS PIN4 è progettata per i moduli Convertitori DCS800 dalle dimensioni D1 fino alla dimensione D4 (20 A...1000 A). La scheda ha tre diverse funzioni:
1. Alimentazione della scheda CON-4 e delle opzioni collegate
2. Controllo del ponte d'armatura e misurazione
3. Controllo dell'eccitatrice di campo-a bordo e misurazione della corrente di campo
La scheda è montata con terra conduttiva in punti all'interno del modulo.
La scheda viene utilizzata per tensioni di alimentazione da 230 V fino a 525 V, 600 V.
L'identificazione del convertitore viene effettuata tramite TYPECODE 97.01 (e non tramite hardware)!
L'identificazione del convertitore gestisce l'impostazione della resistenza di carico e il funzionamento dei ponti 2-Q o 4-Q.
Alimentazione elettrica:
L'alimentatore (X99:) funziona in configurazione flyback. La tensione del collegamento CC interno è 310 V.
L'alimentatore adatta automaticamente la tensione di ingresso dell'alimentazione tra 230 V e 115 V e commuta i relè K301.
In caso di tensione di ingresso oscillante di 230 V (ad es. rete del generatore), il funzionamento deve essere limitato a 230 V tramite il funzionamento JumpeS11 2-3 230 V.
Interfaccia del circuito d'armatura:
La funzione per l'interfaccia del circuito d'armatura è composta da:
• Accensione del ponte d'armatura di 6 o 12 tiristori.
• Misurazione ad alta resistenza ohmica della tensione continua e alternata.
• Interfaccia per un trasformatore AC per la misurazione della corrente.
• Circuito soppressore per la protezione del tiristore insieme al resistore R1 sul dissipatore di calore.
• Interfaccia per la misurazione della temperatura del dissipatore con resistenza PTC.
• Fusibili per la protezione da sovratensione e il circuito di campo.
La stessa scheda può essere utilizzata per eccitatrici di campo trifase senza modifiche.
La misurazione della corrente viene regolata dal parametro TYPECODE 97.01 e automaticamente regolata dalla corrente nominale del motore.
Interfaccia del circuito di campo:
L'eccitatrice di campo integrata si trova internamente. Gli impulsi di accensione sono sincronizzati dal circuito di rete L1, L2, L3 e dalla scheda SDCS-CON-4. Gli impulsi vengono amplificati sulla scheda PIN4. La struttura hardware è un ponte semicontrollato trifase-alimentato direttamente dal circuito di rete U1, V1, W1 tramite fusibili F100, F101, F102.
Se l'eccitatrice di campo Ooard non è necessaria, può essere disattivata dal firmware.
La funzione dell'interfaccia del circuito di campo consiste in:
• Accensione del ponte di campo, tre ponti trifase-mezzo-controllati.
• Misurazione della corrente di campo CC, la scalatura viene selezionata automaticamente tramite la corrente di campo nominale del motore.
• I circuiti del soppressore sono condivisi con il ponte dell'armatura.
• Fusibili F101, F102, F103 per la protezione del campo del cavo e del motore.
