ABB 216NG63A HESG441635R 1- K Hesg216877

Ausiliario d . c . unità di fornitura 216ng61, 216ng62 e 216ng63:

216ng 6. ausiliario d . c . L'unità di alimentazione trasforma la tensione della batteria della stazione Ub a 24 V d . c . e fornisce un isolamento elettrico tra i/p e o/p . i dati tecnici sono assegnati da dati di dati da parte di dati da parte di dati da parte di dati da parte di dati da parte di dati da parte di dati. La tensione della batteria della stazione UB, è installato uno dei seguenti tipi:

216ng61: per Ub=48 / 60 V dc ± 25 %,

i . e . 36...75 v dc

216ng62: per Ub=110 / 125 V dc ± 25 %,

i . e . 82.5...156 v dc

216ng63: per Ub=220 / 250 V dc ± 25 %,

i . e . 165...312.5 v dc

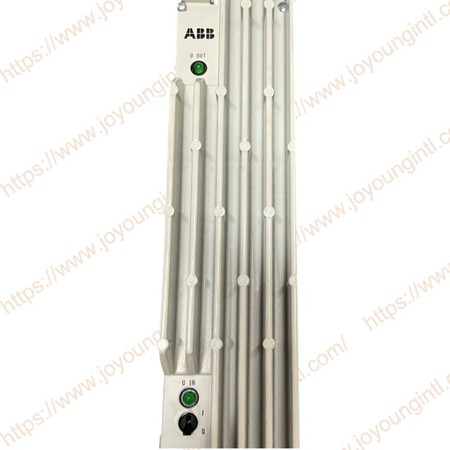

Segnali e controlli FrontPlate:

LED "u in" (verde): luci quando la tensione I/p (tensione della batteria della stazione Ub) è disponibile .

LED "U OUT" (verde): luci quando la tensione O/P (24 V DC prima dei saltatori plug-in A e B) è disponibile .

Entrambi i LED "u in" e "u out" devono essere illuminati durante la normale operazione, i . e ., quando la protezione è online e funzionante .

Switch "i/o": switch on/off main per il ausiliario d . c . unità di fornitura .

I: On

O: OFF

Segnale "guasto a 24 V"

Il fallimento della tensione di uscita a 24 V viene segnalato sulla parte anteriore dell'unità interessata dal LED "U OUT" .

Il fallimento della tensione di uscita a 24 V viene segnalato da remoto in tre modi:

a) Per relè di segnalazione ausiliario K100 in 216ng 6. K100 è continuamente eccitato in un normale funzionamento, I . e ., quando il 216ng 6. è acceso e resettazioni in caso di fallimento del fallimento del voltaggio 24 v supera {9} {9}

b) dalla riga del segnale di standby (conduttore del bus) ck . ck è in logico "1" durante il normale funzionamento (o/p cho02 energizzato) . o/p cho02 ripristina nel caso di un guasto a 24 v -eutput in una tensione di output . Nota: se due 216ng6.} rack e i maglioni sono impostati per la fornitura ridondante; Il fallimento della tensione di uscita a 24 V di una sola delle unità non è segnalato dal conduttore del bus CK .

c) In caso di un guasto ausiliario di alimentazione, la prima unità binaria O/P energizza la linea di segnale "difetto di sistema" SML sul bus parallelo B448 . Questo è segnalato in remoto tramite canale Cho 01.

La fornitura ausiliaria è spenta utilizzando uno switch sulla ausiliaria d . c . unità di alimentazione 216ng61, resp . 216 ng62 o 216ng 63. Di seguito deve essere notato quanto segue: quanto segue deve essere notato in questo senso:

Ogni rack di apparecchiature elettroniche è dotato della sua unità di alimentazione ausiliaria .

Uno o un massimo di due ridondanti 216ng 6. ausiliario d . c . Unità di fornitura possono essere installate in un rack di apparecchiature .

Dove sono adattate due unità di alimentazione ausiliarie ridondanti d . c .; Entrambe le unità devono essere disattivate .

Qualsiasi lavoro svolto sulla protezione, come aggiustamenti interni, inserendo saltatori saldati, cablaggio, connessioni, ecc. ., può essere eseguito solo da personale adeguatamente qualificato . oltre a queste istruzioni, modifica e modifiche e elettroni applicabili e riparazioni e ec) Le unità o le modifiche al software non possono essere eseguite dall'utente . nessuna responsabilità sarà accettata e qualsiasi garanzia diventa non valida nel caso di interferenza impropria o manomissione con l'apparecchiatura di protezione . Unità difettose devono essere restituite a ABB per la riparazione .}}
