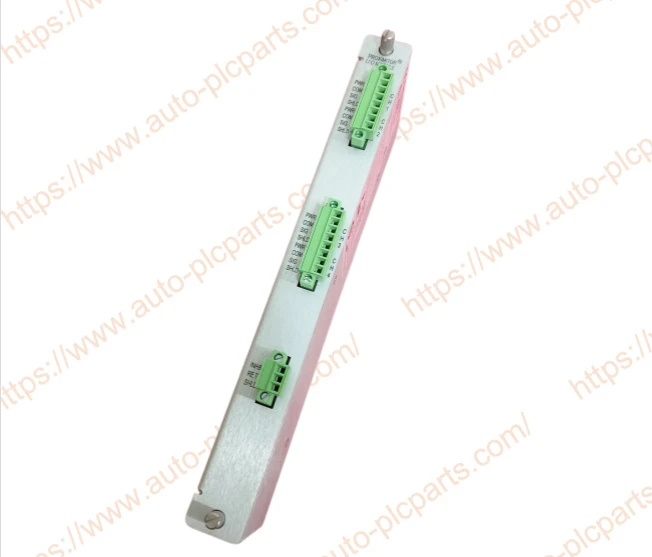

PIEGAMENTE NEVADA 125680-01Il modulo I/O Proximitor è progettato specificamente per essere utilizzato insieme al monitor Proximitor 3500/40M, fornendo la connessione del segnale del sensore e l'integrazione dell'interfaccia per il monitoraggio delle condizioni online dei macchinari rotanti. Questo modulo è installato nella parte posteriore del rack 3500 e, insieme al modulo di monitoraggio anteriore 3500/40M, forma un canale completo di monitoraggio delle vibrazioni. Può essere collegato a sensori di spostamento a correnti parassite (trasduttori di prossimità) e relativi cavi di prolunga per ottenere il monitoraggio continuo di parametri meccanici chiave quali vibrazione dell'albero, spostamento dell'albero, eccentricità ed espansione differenziale.
Essendo un componente importante del sistema di protezione del macchinario 3500, questo modulo è compatibile con l'architettura Bently Nevada 3500 Rack e può essere configurato insieme al software di configurazione rack 3500 per fornire interfacce standardizzate per la manutenzione delle apparecchiature, la sostituzione dei pezzi di ricambio, l'espansione del sistema e la manutenzione a lungo termine.
Specifiche tecniche
| Nome del prodotto | 125680-01 |
| Produttore | Bentornato Nevada |
| Serie | Serie 3500 |
| Tipo di modulo | Modulo I/O prossimità |
| Configurazione | Terminazioni interne |
| Monitor compatibile | 3500/40M |
| Canali | 4 |
| Ingresso segnale | Trasduttore di prossimità |
| Installazione | 3500 Cremagliera |
| Dimensione | 26*16*5 cm |
| Peso | 0,34 kg |
| Paese di origine | U.S.A. |
| Condizione | Nuovo originale |
| Garanzia | 12 mesi |
| Spedizione | DHL FedEx UPS TNT |
| Codice SA | 9032900090 |
Ingressi
|
Segnale
|
Accetta da 1 a 4 segnali da trasduttori di prossimità
|
|
Consumo energetico
|
7,7 watt, tipico
|
|
Impedenza di ingresso
|
|
|
I/O standard
|
10 kΩ (ingressi prossimità e accelerazione
|
|
I/O TMR
|
L'impedenza effettiva di tre canali I/O TMR collegati in parallelo a un trasduttore è di 50 kΩ
|
Sensibilità
|
Vibrazione radiale
|
3,94 mV/μm (100 mV/mil) o
7,87 mV/μm (200 mV/mil)
|
|
Spinta
|
3,94 mV/μm (100 mV/mil) o
7,87 mV/μm (200 mV/mil)
|
|
Eccentricità
|
3,94 mV/μm (100 mV/mil) o
7,87 mV/μm (200 mV/mil)
|
|
Espansione differenziale
|
0,394 mV/μm (10 mV/mil) o
0,787 mV/μm (20 mV/mil)
|
|
RIMBORSO
|
40 mV/μm (1000 mV/mil) o
80 mV/μm (2000 mV/mil)
|
Uscite
|
LED del pannello frontale
|
|
|
LED OK
|
Indica quando il Proximitor 3500/40M SIL funziona correttamente.
|
|
LED TX/RX
|
Indica quando il 3500/40M SIL Proximitor sta comunicando con altri moduli nel rack 3500.
|
|
LED di bypass
|
Indica quando il proiettore 3500/40M SIL è in modalità Bypass
|
|
Trasduttore bufferizzato
Uscite
|
La parte anteriore di ciascun monitor dispone di un connettore coassiale per ciascun canale.
Ogni connettore è-protetto da cortocircuito.
|
|
Impedenza di uscita
|
550 Ω
|
|
Trasduttore
Alimentazione elettrica
|
-24 Vcc
|
Caratteristiche principali
Progettato specificamente per il monitor di prossimità Bently Nevada 3500/40M
Struttura di terminazione interna (cablaggio interno), adatta per collegamenti terminali interni nel rack
Supporta 4 canali di monitoraggio indipendenti (quattro canali)
Riceve segnali di ingresso dai sensori di correnti parassite serie 3300 (sistema Proximitor)
Pienamente compatibile con 3500 Rack e 3500 Rack System
Supporta il monitoraggio delle vibrazioni dell'albero (vibrazioni radiali).
Supporta il monitoraggio dello spostamento assiale (posizione di spinta).
Supporta il monitoraggio dell'espansione differenziale (espansione differenziale).
Supporta il monitoraggio dell'eccentricità (eccentricità).
Supporta l'applicazione di misurazione REBAM (Rotor Bow).
Supporta il monitoraggio continuo online delle condizioni meccaniche
Metodo post-installazione, comodo per la manutenzione e la sostituzione
Può essere applicato a nuovi progetti, inventario di pezzi di ricambio e progetti di manutenzione durante i tempi di inattività
Supporta l'automazione industriale globale e i sistemi di protezione delle macchine rotanti
Come funziona il 125680-01?
125680-01 non è un modulo di monitoraggio indipendente; si tratta invece di un modulo di interfaccia I/O per il monitor 3500/40M. La sua funzione principale è stabilire una connessione dati tra i segnali dei sensori in loco e il modulo di monitoraggio all'interno del rack 3500, stabilendo così un canale di ingresso e uscita stabile per l'intero sistema di monitoraggio.
La sonda a correnti parassite 3300 XL installata in cantiere raccoglie continuamente i segnali di stato di funzionamento dell'apparecchiatura, che vengono trasmessi tramite il cavo prolungato al Proximitor. Quindi, 125680-01 completa la connessione del segnale al modulo di monitoraggio 3500/40M. Il monitor effettua un'analisi in tempo reale dei dati raccolti, in grado di calcolare parametri quali vibrazione dell'albero, spostamento assiale, eccentricità, espansione differenziale e arco del rotore. Inoltre emette segnali di allarme o di protezione dall'arresto in base ai valori di allarme impostati dal sistema.
Poiché 125680-01 adotta la struttura di terminazione interna, tutto il cablaggio in loco è situato all'interno del rack, che è adatto per progetti di cablaggio centralizzato all'interno del quadro elettrico.
Compatibile con
BENTLY NEVADA 125680-01 può essere applicato alle seguenti apparecchiature e sistemi:

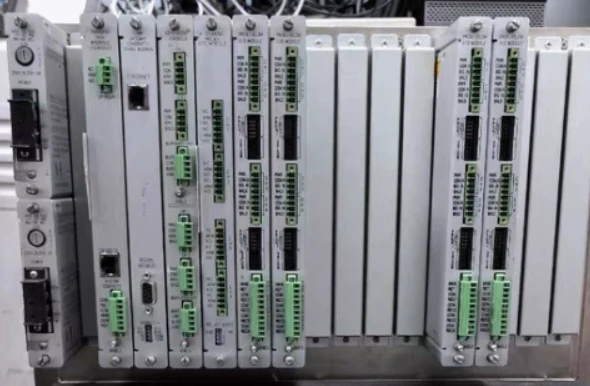

Portapacchi Bently Nevada 3500
Come modulo I/O standard della serie 3500, può essere installato direttamente nel rack 3500 e, insieme al modulo di monitoraggio corrispondente, forma un canale di monitoraggio completo.
Monitor di prossimità 3500/40M
125680-01 è progettato specificatamente per il monitor 3500/40M. Entrambi i dispositivi devono essere installati insieme poiché non possono essere utilizzati separatamente.
Sistema di prossimità 3300 XL
La catena di misura completa è composta dalla sonda a correnti parassite 3300 XL da 8 mm, Proximit o da un cavo di prolunga.
Software di configurazione del rack 3500
I parametri di sistema, i valori di allarme e le configurazioni dei canali possono essere impostati tramite il software di configurazione 3500.
La differenza tra terminazione interna e terminazione esterna
| Elemento di confronto | Terminazione interna | Terminazione esterna |
|---|---|---|
| Posizione del cablaggio | All'interno dello scaffale | Morsettiere esterne |
| Cablaggio dell'armadio di controllo | Cablaggio interno centralizzato | Cablaggio sul campo esterno |
| Metodo di installazione | Installazione-montata posteriormente | Collegamento terminale esterno |
| Manutenzione | Adatto per armadi elettrici standard | Più facile per la manutenzione in-sito |
| Applicazioni tipiche | Apparecchiature OEM, armadi di controllo integrati | Progetti di installazione sul campo su larga scala- |
Domande frequenti
D: È necessario riconfigurare il software dopo aver installato 125680-01?
R: Se la sostituzione riguarda il modulo dello stesso modello e la configurazione del sistema rimane invariata, generalmente non è necessario ri-stabilire il file di configurazione.
Una volta completata l'installazione, si consiglia di utilizzare il software di configurazione rack 3500 per verificare lo stato di identificazione del modulo, i parametri dei canali e le impostazioni degli allarmi ed eseguire le necessarie verifiche funzionali per garantire che il sistema riprenda il normale funzionamento.
D: Quando si acquistano pezzi di ricambio, è necessario sostituire contemporaneamente anche il monitor 3500/40M?
R: Di solito non è necessario.
Se si conferma che il-guasto in loco proviene dal modulo I/O, è necessaria solo la sostituzione di 125680-01. Se il modulo di monitoraggio funziona correttamente, generalmente non è necessario sostituire contemporaneamente il Monitor. Tuttavia, per i dispositivi con un lungo periodo di funzionamento, alcune fabbriche, secondo il piano di manutenzione annuale, prepareranno contemporaneamente sia il monitor che il modulo I/O come pezzi di ricambio per migliorare l'efficienza della manutenzione.
D: Qual è il metodo di confezionamento del prodotto?
R: Tutti i prodotti sono imballati con materiali anti-statici e vengono aggiunti ulteriori materiali di protezione e imbottitura in base alla modalità di trasporto. Per gli ordini di spedizione internazionali, generalmente, per l'imballaggio vengono utilizzate scatole di cartone spesse; se la quantità di prodotti è elevata o la distanza di trasporto è lunga, è possibile fornire scatole di legno secondo necessità per ridurre il rischio di impatto o compressione durante il trasporto.
D: Stai fornendo un prodotto-nuovo o una parte di riparazione?
R: Possiamo offrire prodotti in diversi stati in base alla situazione dell'inventario, tra cui:
Nuova e originale versione-nuova
Confezione originale-sigillata in fabbrica
Articoli di inventario inutilizzati
Tutti i prodotti saranno sottoposti a ispezione estetica e verifica del modello prima della spedizione per garantire che il modello corrisponda all'ordine. Se il cliente ha esigenze particolari, possiamo anche fornire foto del prodotto per conferma.
La nostra capacità di fornitura
Forniamo da molto tempo pezzi di ricambio per il sistema di monitoraggio della serie Bently Nevada 3500, inclusi moduli di monitoraggio 3500, moduli I/O, moduli di alimentazione, moduli di comunicazione e relativi accessori. Siamo in grado di fornire richieste di inventario, immagini di prodotti, conferma del modello e servizi di spedizione globali.
Per progetti di manutenzione delle apparecchiature, espansione del sistema e approvvigionamento di pezzi di ricambio a lungo-termine, possiamo fornire modelli corrispondenti, conferma del ciclo di consegna e soluzioni di imballaggio per l'esportazione in base ai requisiti del cliente, assistendo il team di approvvigionamento nel completamento della pianificazione dei pezzi di ricambio e delle attività di manutenzione-in loco.
