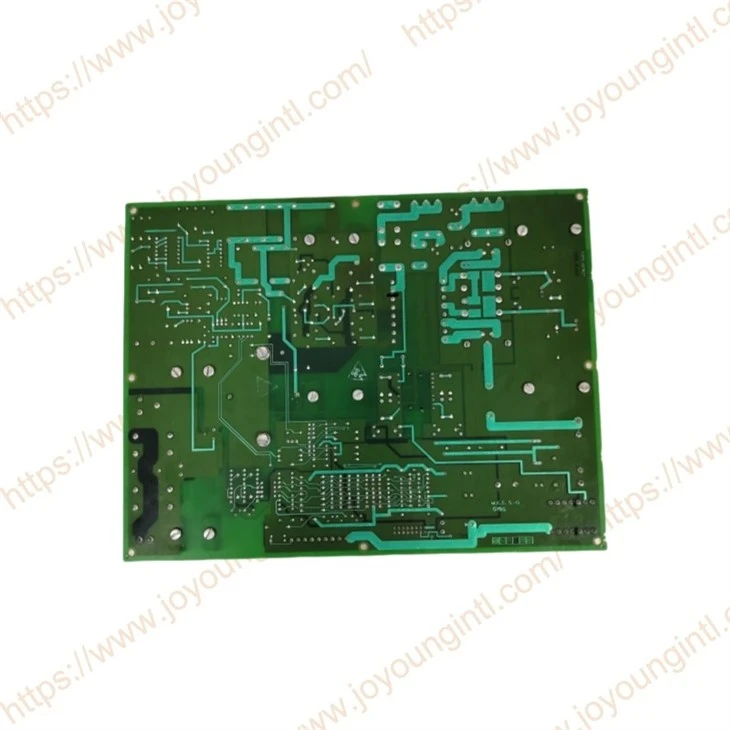

SCHEDA ALIMENTATORE GE DS200TCPSG1A

Conversione di potenza: converte l'alimentazione da 125 V CC dal nucleo PD (distribuzione dell'alimentazione) in diverse tensioni richieste dai vari componenti del sistema, ad esempio + 5 V CC, +24 V CC, ±15 V CC e ±24 V CC, ecc.
Protezione del circuito: quando la corrente supera l'intervallo di utilizzo sicuro nel circuito, l'elemento fusibile si scioglierà, impedendo così alla corrente di passare attraverso il circuito e prevenendo danni alla scheda del circuito.
Trasmissione del segnale: la tensione di alimentazione convertita viene distribuita ad altri circuiti stampati correlati in una catena a margherita tramite connettori come 2PL, J1, JC, JP1, JP2, ecc., per fornire alimentazione all'uscita di corrente della servovalvola, alla tensione di alimentazione RTD, alla tensione di alimentazione in uscita MA, alla tensione di alimentazione del microprocessore, ecc.



Per garantire la stabilità della potenza in uscita e la sicurezza elettrica complessiva del sistema, ilDS200TCPSG1Aè dotato di una serie di meccanismi di protezione dell'alimentazione-di livello industriale, tra cui:

*Circuito di stabilizzazione della tensione di uscita: assicurati che la tensione di uscita oscilli entro un intervallo controllabile durante il funzionamento a lungo-termine, per evitare che la deriva della tensione influisca sulla stabilità dei controller e dei moduli I/O a valle.
*Misure di protezione da sovracorrente e-da cortocircuito: grazie al design del circuito di limitazione e protezione della corrente interna, protegge automaticamente se stesso e il circuito di carico da eventuali danni in caso di corrente anomala.
*Protezione di isolamento del sistema: viene adottato un design di isolamento tra i terminali di ingresso e di uscita, nonché tra i diversi circuiti di distribuzione della tensione, per ridurre le interferenze del rumore e migliorare la capacità anti-interferenza del sistema.
* Design di protezione termica: dotato di monitoraggio del surriscaldamento e compensazione della temperatura per prevenire il degrado delle prestazioni o danni dovuti al funzionamento prolungato ad alta-temperatura dell'alimentatore.



Queste misure di protezione assicurano che il DS200TCPSG1A possa mantenere la propria stabilità e sicurezza, nonché la stabilità e la sicurezza complessiva del sistema anche in caso di picchi di tensione anomali o fluttuazioni di carico durante il funzionamento, riducendo così la probabilità di arresti imprevisti o guasti hardware.



Alcuni difetti comuni e soluzioniDS200TCPSG1A:
1. Errore di conversione della potenza
Fenomeno di guasto: la tensione di uscita è instabile oppure non è possibile emettere il valore di tensione corretto, con il risultato che il dispositivo collegato alla scheda non funziona correttamente. Ad esempio, la tensione di uscita di +5V CC potrebbe essere bassa, causando un funzionamento anomalo del microprocessore.
Analisi delle cause: danni ai componenti del circuito di conversione della potenza, come trasformatore, diodo raddrizzatore, condensatore di filtro, ecc.; Alimentazione 125 V CC in ingresso anomala.
Soluzione: utilizzare un multimetro o un altro strumento per controllare i componenti nel circuito di conversione di potenza. Se vengono rilevati componenti danneggiati, sostituirli con componenti con le stesse specifiche. Controllare la stabilità dell'alimentazione in ingresso per garantire che la tensione in ingresso rientri nell'intervallo normale. Se si verifica un problema con l'alimentazione in ingresso, riparare o sostituire i componenti interessati.



2. Fusibile bruciato
Fenomeno di guasto: Il fusibile sul circuito stampato si brucia, provocando l'interruzione del circuito e la perdita di alimentazione delle apparecchiature correlate.
Analisi delle cause: nel circuito si verifica una corrente di sovraccarico, che può essere causata da un cortocircuito nel dispositivo collegato, da un improvviso aumento della tensione di alimentazione, da un guasto del circuito nel circuito stesso o dalla qualità del fusibile stesso.
Soluzione: trovare la causa del sovraccarico nel circuito, eliminare il guasto del cortocircuito o riparare l'anomalia della tensione; sostituire il fusibile con uno con le stesse specifiche per garantire che possa sopportare la normale corrente di funzionamento.



3. Guasto nella trasmissione del segnale
Fenomeno di guasto: il segnale di alimentazione distribuito ad altri circuiti stampati attraverso il connettore viene perso o instabile, causando il mancato funzionamento corretto o il funzionamento anomalo di altri circuiti stampati. Ad esempio, la servovalvola potrebbe subire una diminuzione della precisione del controllo a causa di segnali di potenza instabili.
Analisi delle cause: un contatto inadeguato del connettore può essere causato da allentamento, ossidazione o danni; la linea di trasmissione è aperta o-in cortocircuito; il circuito di trasmissione del segnale sulla scheda è difettoso.
Soluzione: controllare il connettore, pulire lo strato di ossido, garantire una connessione salda e sostituire il connettore se danneggiato; controllare la linea di trasmissione, riparare il circuito aperto o eliminare il guasto da cortocircuito; utilizzare strumenti professionali per rilevare il circuito di trasmissione del segnale sul circuito stampato e riparare o sostituire i componenti danneggiati.
