Introduzione al prodotto

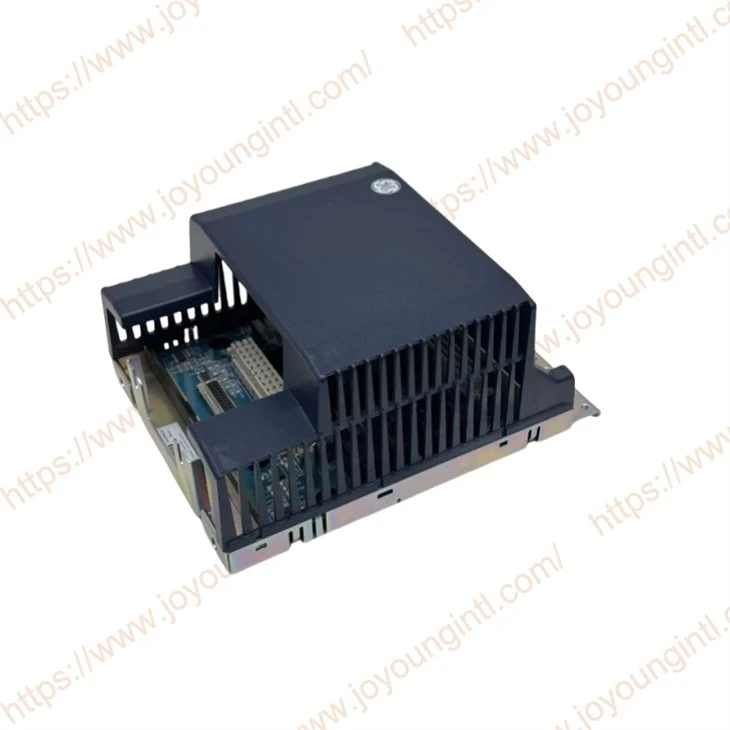

La terminale di uscita del relè Simplex IS400SRLYS2ABB è una terminale di tipo Simplex S-Type che accetta un pacchetto I/O YDOA e fornisce 12 circuiti di uscita del relè Form-C attraverso 48 terminali dei clienti. La SRLY ha le stesse dimensioni fisiche, le posizioni dei termini del cliente e il montaggio del pacchetto I/O come altre terminali di tipo S. Non ci saranno componenti più alti di una confezione I/O allegata, consentendo un doppio impilamento di terminali. Ogni relè su SRLY utilizza una coppia di contatti isolata come feedback di posizione sul pacchetto I/O.
Specifiche tecniche
|
Produzione |
General Electric (GE) |
|
Modello |
IS400SRLYS2A |
| Numero parte | IS400SRLYS2ABB |
|
Descrizione |
Segna l'output di relè simplex |
|
Origine |
U.S.A. |
|
Dimensione |
37*17*9cm |
|
Peso |
0. 85kg |
Dettagli del prodotto
Come utilizzare l'output di relè simplex:
Un gruppo SRLY è approvato per l'uso con YDOA: la terminale IS410SRLYS2A ha morsetti a scatola euro in stile euro e due connettori che possono accettare una varietà di botte figlia opzionali.
Ci sono tre bottiglie figlie opzionali disponibili per collegarsi a Srlys2A:
• IS400WROBH1A trasforma srly nell'equivalente funzionale del trlys1b. Questa opzione fornisce una distribuzione di potenza fusa e rilevata ai primi sei relè e potenza dedicata all'ultimo relè.
• IS400WROFH1A mette un singolo fusibile in serie con ogni connessione comune di relè. È incluso il feedback di tensione del fusibile.
• IS400WROGH1A distribuisce l'alimentazione da un connettore di ingresso a ciascun relè attraverso un singolo fusibile. È incluso il feedback di tensione del fusibile.
Installazione IS400SRYS2A:
Srly e un isolante in plastica si monta su un vettore di lamiera e viene quindi montato su un mobile da viti. Se viene utilizzata una scheda di opzione, si collega a Srlys2A e viene tenuta in posizione dalla forza dei connettori.
• NC: contatto normalmente chiuso di un relè di forma C
• com: punto comune di un contatto di relè di forma C
• No: contatto normalmente aperto di un relè di forma C
• SOL: percorso del circuito di ritorno per un solenoide che è alimentato dalla scheda relè
• Vsense: l'ingresso a un sensore di tensione che guarda tra Vsense e Com
• Ritorno: ritorno per il percorso di alimentazione per dispositivi alimentati dall'opzione Wrog
SRYS2A utilizza terminali di tipo plughevole e dispone di connettori di connessione della scheda di supporto JW1 e JW2.
Senza una scheda di opzione, il terminale SOL associato a ciascun relè non ha alcuna connessione. SRLY è progettato per supportare una valutazione di corrente di 5 A e spazio di tensione maggiore di quanto è necessario per 250 V CA su tutti i circuiti di vite del cliente e JW1. La valutazione del relè è l'elemento limitante per ciascuna applicazione.
