Introduzione al prodotto

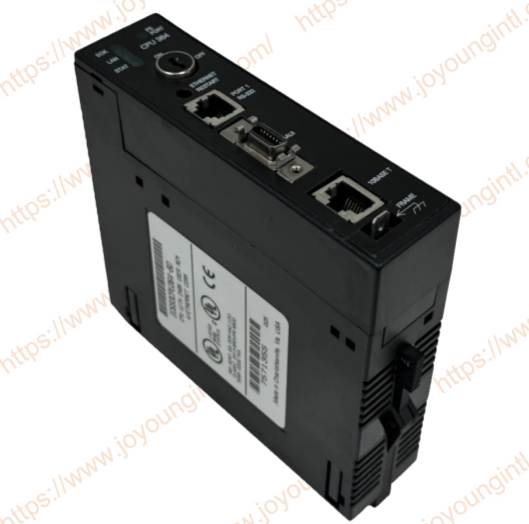

IC693CPU364 è un modulo CPU a-slot singolo nel PLC GE Fanuc serie 90-30. Rispetto all'IC693CPU363 della stessa serie, ha un'interfaccia Ethernet interna, che offre una maggiore comodità di comunicazione ed è compatibile con Proficy Machine Edition di GE Fanuc e altri software di programmazione.
Specifiche tecniche
|
Produzione |
GE |
|
Modello |
IC693CPU364-BD |
| Numero di parte | IC693CPU364-BD |
|
Descrizione |
Modulo CPU-slot singolo |
|
Origine |
U.S.A. |
|
Dimensione |
30*25*5 cm |
|
Peso |
0,55 kg |
IC693CPU364-BD Caratteristiche funzionali principali
Eccezionali prestazioni di elaborazione
Esecuzione ad alta-velocità: con una velocità di esecuzione delle istruzioni di 0,2 ms/K, è adatto per attività di controllo complesse con requisiti di tempo reale-estremamente elevati.
Archiviazione di grande-capacità: memoria logica da 128 KB e memoria dati da 256 KB, in grado di ospitare programmi di controllo su larga-scala e grandi quantità di dati di processo.
Design a-slot singolo: consente di risparmiare spazio su rack e fornisce posizioni di installazione per più I/O o moduli funzionali speciali
Schermo integrato (il valore fondamentale del suffisso BD)
Monitoraggio dello stato locale: è possibile visualizzarlo direttamente sul pannello frontale della CPU senza collegare software di programmazione o HMI.
Stato di funzionamento della CPU (RUN, STOP, FAULT)
Informazioni diagnostiche del sistema e codici di errore
Variabili chiave del processo (valori di registro che possono essere visualizzati tramite la definizione di programmazione)
Panoramica dello stato degli I/O
Funzioni operative di base: possono essere eseguite tramite i tasti a membrana nella parte inferiore dello schermo del display
Commutazione modalità Run/Stop
Conferma e ripristino del guasto
Visualizza e scorri i messaggi diagnostici
Comodità di manutenzione: semplifica notevolmente il-debug in loco, il rilevamento dei guasti e il lavoro di manutenzione quotidiana.
Espansione e compatibilità
Compatibilità della serie 90-30: pienamente compatibile con tutti i moduli I/O, moduli di alimentazione e rack 90-30.
Espansione del sistema: supporta la connessione ai rack di espansione remoti tramite il modulo ricevitore di espansione.
Espansione della rete: i sistemi di controllo distribuito possono essere facilmente realizzati tramite bus Ethernet o Genius.
IC693CPU364-BD Caratteristiche del prodotto
Programmazione e software
Software di programmazione: è richiesto il software Logic Developer PLC Emerson Proficy Machine Edition - (o una versione precedente di VersaPro).
Supporto funzioni: supporta linguaggi di programmazione come diagrammi ladder e testo strutturato e può configurare il contenuto visualizzato sullo schermo.
Archiviazione del firmware: i programmi e il firmware vengono archiviati nella memoria non-volatile.
Scenari applicativi tipici
In qualità di controller principale di sistemi di automazione su scala medio-grande-.
Applicazioni che richiedono il monitoraggio e il funzionamento dello stato locale e che riducono la dipendenza dall'HMI.
È richiesto un ambiente di rete ibrido che integri Ethernet, dispositivi seriali e il bus Genie.
Ad esempio: controllo di linee di produzione complesse, sistemi di automazione dei processi, controllo di apparecchiature meccaniche su-scala su larga scala, ecc
L'IC693CPU364-BD è una CPU di punta con funzioni complete e integrazione estremamente elevata nella serie 90-30. Il design del suo schermo integrato è distintivo tra PLC simili, fornendo un'operatività in loco senza precedenti per ingegneri e personale operativo e di manutenzione. Integra potenti capacità di elaborazione, ricche opzioni di comunicazione di rete e una comoda interfaccia diagnostica locale ed è un classico componente fondamentale per la creazione di sistemi di controllo automatico ad alta richiesta.
