Introduzione al prodotto
Specifiche tecniche
|
Produzione |
Elettrico generale (GE) |
|
Modello |
IC697CPX935 |
| Numero di parte | IC697CPX935 |
|
Descrizione |
Unità centrale di elaborazione |
|
Origine |
U.S.A. |
|
Dimensione |
30*20*5 cm |
|
Peso |
0,5 kg |
Dettagli del prodotto
L'IC697CPX935 dispone di tre porte seriali: una porta RS-232 e due porte RS-485. Solo le porte 1 e 2 supportano le modalità slave SNP e slave SNP senza interruzioni, consentendo uno scambio dati stabile con altre apparecchiature industriali. È inoltre conforme al formato standard VME C.1, consentendo la comunicazione con vari moduli tramite il backplane del rack.
I moduli opzionali supportati includono moduli di interfaccia LAN, coprocessore programmabile, coprocessore con display alfanumerico, controller bus per prodotti I/O IC660/661, moduli di comunicazione, interfaccia di collegamento I/O e tutta la famiglia IC697 di moduli I/O discreti e analogici.
1. Memoria RAM utente
L'IC697CPX935 è dotato di una scheda di memoria integrata-con 1 Mbyte di RAM Fast CMOS supportata da batteria-per l'archiviazione dei dati utente (programma, configurazione e dati di registro).
2. Memoria Flash utente
L'IC697CPX935 dispone di 256 KB di memoria flash incorporata-non-volatile per l'archiviazione dei dati utente (programma, configurazione e dati di registro). L'uso di questa memoria flash è facoltativo.
3 . Archiviazione firmware nella memoria flash
IC697CPX935 utilizza memoria flash non-volatile per archiviare il firmware del sistema operativo. Ciò consente di aggiornare il firmware senza smontare il modulo o sostituire le EPROM. Il firmware del sistema operativo viene aggiornato collegando un computer compatibile con PC alla porta seriale del modulo ed eseguendo il software incluso nel kit di aggiornamento del firmware.

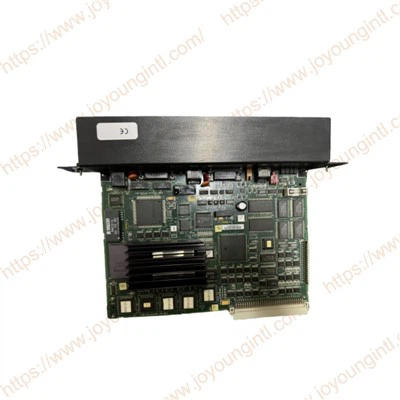

La connessione del programmatore tramite una rete Ethernet TCP/IP richiede l'installazione di un modulo di interfaccia Ethernet nel PLC. Può trattarsi del controller Ethernet, IC697CMM741 o dell'interfaccia Ethernet (tipo 2), IC697CMM742. Prima di collegare il programmatore e il PLC alla rete Ethernet TCP/IP, è necessario impostare l'indirizzo IP nell'interfaccia Ethernet. Dopo aver impostato l'indirizzo IP, collegare il PLC e il programmatore che esegue il software Windows all'interfaccia Ethernet.
La CPU IC697 e il sistema I/O sono configurati con software di programmazione basato su MS-DOS o Windows-, sebbene il software MS-DOS non supporti tutte le funzionalità, come Bulk Memory Area (BMA), che richiede la versione del software Windows 2.2 o successiva. Consultare l'IPI fornito con questo modulo per i dettagli di supporto delle funzionalità del software di programmazione. Non sono presenti DIP switch o ponticelli utilizzati per configurare il sistema. La CPU verifica l'effettiva configurazione del modulo e del rack all'accensione-e periodicamente durante il funzionamento. La configurazione effettiva deve essere uguale a quella programmata. Le deviazioni vengono segnalate alla funzione del processore di allarme della CPU per la reazione all'errore configurata. Fare riferimento al Manuale utente del software di programmazione applicabile per una descrizione delle funzioni di configurazione.
