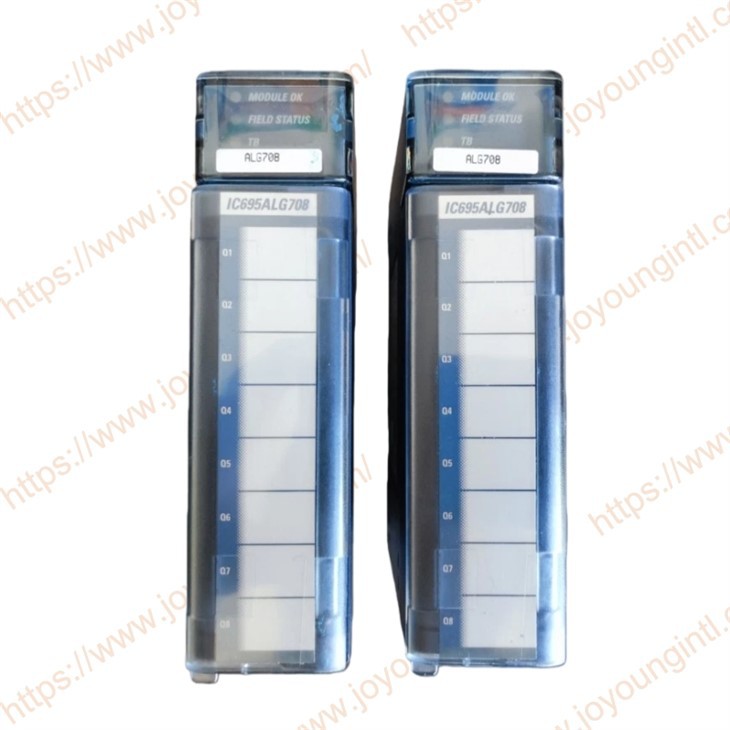

IC695ALG708 RX3İ MODULO DI USCITA ANALOGICA A 8 ​​CANALI

IC695ALG708Caratteristiche del modulo:
Completamente-configurabile via software, nessun ponticello del modulo da impostare

Abilitare o disabilitare individualmente i canali
Limiti di bloccaggio e allarme

Blocco degli allarmi
Bias di uscita configurabile
Scalabilità definita dall'utente-
Rilevamento e reporting di allarme alto e basso
Segnalazione guasti del modulo
Mantieni ultimo stato o impostazioni predefinite di uscita configurabili. Supporta contatti di guasto del punto diagnostico nella memoria flash del programma logico per futuri aggiornamenti
LED di stato del modulo, di stato del campo e TB: allarmi di tasso di variazione positivo e negativo Rilevamento di inserimento o rimozione della morsettiera

Feedback comandato dall'uscita analogica
Il modulo restituisce una copia dei dati di uscita analogici ricevuti dalla CPU nel canale corrispondente della memoria condivisa di ingresso analogico. È possibile monitorare l'OutputFeedback per verificare i valori inviati ai canali. I dati sono nello stesso formato in scala dei dati di output per ciascun canale. Durante il normale funzionamento, questi dati di feedback dovrebbero corrispondere ai dati di uscita effettivi dopo una o più scansioni PLC degli ingressi del modulo. Durante gli errori, le rampe, i fuori-intervallo e le condizioni di blocco, i dati di uscita analogici potrebbero differire dall'uscita comandata.

Sovra-temperatura
Se la-temperatura eccessiva è abilitata, il modulo genera un allarme di-temperatura eccessiva se la temperatura interna di questo modulo è troppo elevata per il numero di uscite attive contemporaneamente. Oltre alle opzioni configurabili per la segnalazione di guasti e interruzioni di sovra-temperatura, una condizione di sovra-temperatura è indicata anche dal bit di sovra-temperatura nei dati di riferimento dello stato di questo modulo. Il rilevamento del bit di stato-Temperatura eccessiva è sempre abilitato.

Tipo di intervallo
Ciascun canale sul modulo che verrà utilizzato deve essere configurato per Corrente/Tensione. Il suo intervallo di tensione o corrente e altri parametri possono quindi essere configurati secondo necessità. Se l'uscita del canale non verrà utilizzata e non è cablata, selezionare l'opzione "Disabilitato". Se un canale è disabilitato, non è necessario configurare nessuno dei suoi altri parametri.

Se il canale è collegato a un'uscita di corrente, ma non viene utilizzato, selezionare "Corrente disabilitata". Ciò imposterà la corrente di uscita di quel canale su 0 mA (la tensione di uscita di quel canale sarà diversa da-zero).

Impostazioni predefinite di uscita
Se Mantieni ultimo stato è abilitato, un'uscita manterrà il suo ultimo valore comandato quando la CPU indica Uscite non abilitate o se si verifica una delle condizioni di errore elencate di seguito. Se Mantieni ultimo stato è disabilitato, all'uscita viene comandato di passare al valore predefinito. È necessario impostare il valore predefinito
all'interno dell'intervallo di uscita selezionato. Se sono abilitati sia il valore predefinito che la velocità di rampa, il canale passerà al valore predefinito. Le condizioni di guasto sono:
• Le uscite della CPU non sono abilitate
• L'alimentazione del backplane non è corretta. In tal caso, non vi è alcuna rampa, anche se la rampa è stata abilitata.
• Perdita di comunicazione dalla CPU.
• Perdita di comunicazioni I/O.
• Perdita di potenza di campo.

Emette note predefinite
• La rimozione a caldo del modulo in modalità I/O abilitata farà sì che tutte le uscite mantengano l'ultimo stato (anche i canali configurati per Forzatura al valore predefinito). Se tale operazione non è auspicabile, è possibile forzare le uscite ai valori predefiniti spegnendo innanzitutto l'alimentazione di campo e rimuovendo la morsettiera di questo modulo prima di rimuovere-a caldo il modulo.

• Il ripristino del modulo utilizzando SVC_REQ 24 fa sì che tutti i canali mantengano l'ultimo stato, anche se è configurato il valore predefinito. Il programma applicativo deve gestire il default dell'output prima dell'esecuzione della richiesta di servizio.

• La configurazione della velocità di rampa predefinita viene ignorata in caso di interruzione dell'alimentazione del backplane dall'alimentatore. I canali configurati per il valore predefinito passano immediatamente al valore predefinito.

• La prima volta che una configurazione viene memorizzata dopo il ripristino dell'alimentazione al backplane, la velocità di rampa predefinita non viene utilizzata. Qualsiasi canale configurato per un valore predefinito passa immediatamente al suo valore predefinito. Se l'alimentazione analogica non è andata persa e la stessa configurazione viene ripristinata alla successiva accensione-, lo stato del canale rimane invariato dal momento in cui è stata interrotta l'alimentazione. La velocità di rampa predefinita viene utilizzata per qualsiasi riconfigurazione successiva.
