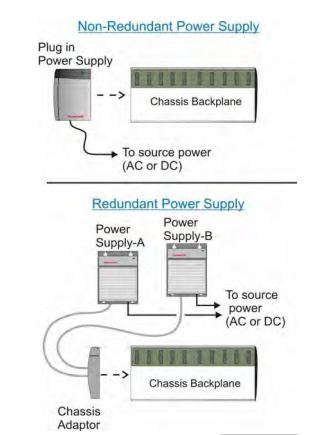

Esiste una versione non-ridondante e ridondante del sistema di alimentazione:
Alimentazione non-ridondante:
Con questa implementazione, un modulo di alimentazione Chassis Series-A scorre sul lato sinistro dello chassis. Collega la tensione di uscita CC al backplane dello chassis e alimenta tutti i moduli inseriti in una delle posizioni dello slot dello chassis. Esiste una versione che accetta l'alimentazione CA e una versione che accetta l'alimentazione CC.
Potenza ridondante:
Con questa implementazione, gli alimentatori -Chassis Series Series-A montati a pannello sono collegati allo chassis tramite un modulo adattatore chassis che si collega al lato sinistro dello chassis. Se un alimentatore si guasta, l'altro sosterrà il carico. Esiste una versione che accetta l'alimentazione CA e una versione che accetta l'alimentazione CC.
Ridondanza del sistema di alimentazione PMIO:
La piattaforma PMIO fornisce un gruppo di alimentazione completamente ridondante e robusto. Questo alimentatore genera 24 V CC e può essere utilizzato come fonte di alimentazione per un alimentatore CC-di tipo Chassis–A.
Versioni del sistema di alimentazione ridondante:
Esistono due versioni del sistema di alimentazione ridondante. Differiscono per i cavi e l'adattatore del telaio (gli alimentatori sono gli stessi). Potrebbero esistere versioni precedenti sul campo, ma non sono più disponibili per la vendita. La tabella seguente mostra le versioni vecchie e nuove e i numeri di modello associati.
|
Modello n.
|
Descrizione
|
No.rich.
|
Note
|
|
TC-RPDXX1
TK-RPDXX1
|
Alimentazione 24 Vcc
|
2 |
Utilizzabile con entrambe le versioni.
|
|
TC-RPCXX1 TK-RPCXX1 |
Alimentazione 120 Vca
|
2
|
Utilizzabile con entrambe le versioni.
|
| TC-PRSC03 |
Cavo di alimentazione (connettore femmina su entrambe le estremità)
|
2
|
Vecchia versione- non disponibile.
|
|
TC-RPSCA1 TK-RPSCA1 |
Adattatore per telaio (connettore maschio)
|
1 |
Vecchia versione- non disponibile.
|
| TC-PRSC04 |
Cavo di alimentazione (connettore femmina per alimentazione
connettore maschio di alimentazione per adattatore)
|
2 |
Nuova versione – attiva.
|
|
TC-RPSCA2 TK-RPSCA2 |
Adattatore per telaio (connettore femmina)
|
1 |
Nuova versione – attiva.
|
|
Nota: tutti i cavi di alimentazione sono lunghi 1 metro
|
|||
