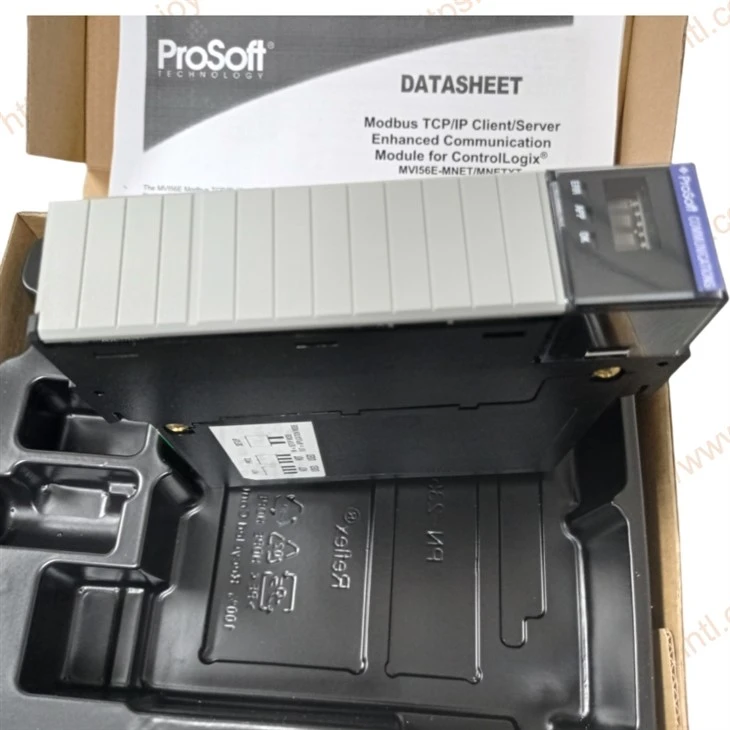

Modulo di interfaccia MVI56E-MNET PROFOFT TCP/IP

Funzionalità MVI56E-MNET:
Supporto del protocollo: supporta il protocollo Modbus TCP/IP, consentendo al sistema Contrologix di agire come host ModBus o client .
Compatibilità all'indietro: condivide i file di configurazione della logica e del modulo con moduli di comunicazione MVI56 TCP/IP esistenti nel campo per facili aggiornamenti .
Configurazione facile: le istruzioni aggiuntive forniscono una configurazione veloce e semplice, strettamente integrata con rsLogix 5000.
Server Web: la porta Ethernet incorporata fornisce un server Web per l'accesso locale a documentazione, stato del modulo, aggiornamenti del firmware, ecc. .
Auto-Discovery: supporta il servizio Prero Discovery per individuare il modulo sulla rete e assegnare un indirizzo IP temporaneo per una facile configurazione .
Funzione diagnostica: supporta la visualizzazione diagnostica a scorrimento LED con una visualizzazione alfanumerica di caratteri 4- che può visualizzare dati di allarme, processore e stato di comunicazione di rete, ecc. .

Installazione del modulo nel rack:

Se non hai già installato e configurato il processore e alimentatore controllix, ti preghiamo di installare il modulo MVI 56- MNET . Fare riferimento alla documentazione del prodotto di automazione Rockwell per le istruzioni di installazione .

Dopo aver controllato il posizionamento dei saltatori, inserisci MVI 56- MNET nel telaio controllix . usa la stessa tecnica consigliata da Rockwell Automation per rimuovere e installare moduli ControlleGix .}

1 TUTTIVI POTENZA OFF .

2 Allinea il modulo con le guide superiore e inferiore e farli scorrere nel rack fino a quando il modulo è saldamente contro il connettore del backplane .

3 Con una spinta ferma ma costante, scattare il modulo in posizione .

4 Controlla che le clip di tenuta in alto e in basso del modulo siano saldamente nei fori di bloccaggio del rack .

5 Make a note of the slot location. You must identify the slot in which the module is installed in order for the sample program to work correctly. Slot numbers are identified on the green circuit board (backplane) of the ControlLogix rack.

6 girare la potenza su .

Collegamento del tuo PC al modulo:

Con il modulo montato in modo sicuro, collega il tuo PC alla porta di configurazione/debug utilizzando un cavo adattatore seriale Rj 45-} db -9 e un cavo modem null .

1 Allega entrambi i cavi come mostrato .

2 Inserire il connettore del cavo RJ45 nella porta di configurazione/debug del modulo .

3 Allega l'altra estremità alla porta seriale sul tuo PC .

Il modulo MVI MVI 56- richiede i seguenti componenti hardware e software minimi:

ƒ Rockwell Automation Contrologix ™ Processore, con alimentazione compatibile e uno slot libero nel rack, per il modulo MVI 56- MNET . Il modulo richiede 800 Ma di potenza disponibile .
