Introduzione del prodotto

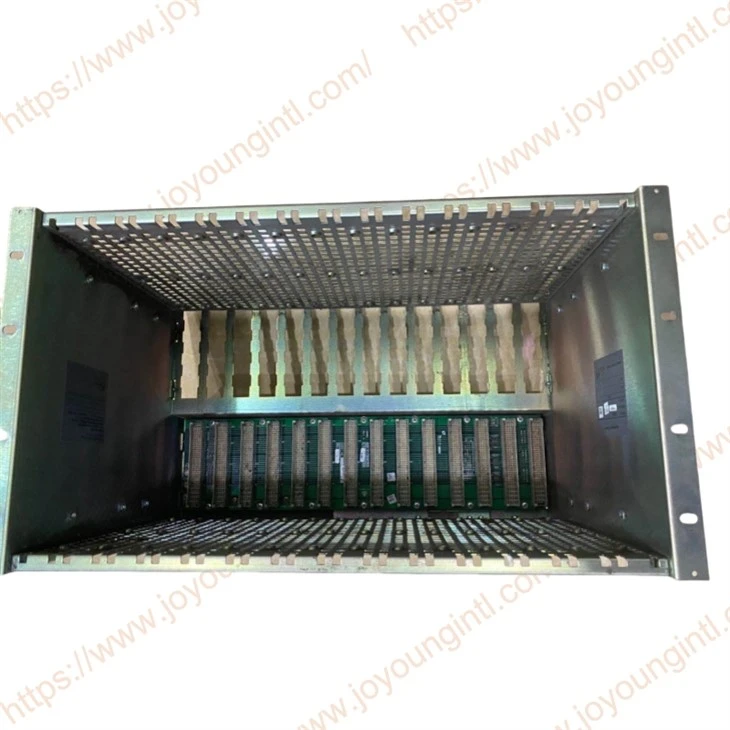

Il telaio Expander T8300 Trusted® può essere un telaio di oscillazione o un telaio fisso montato e ospita i moduli di espansione di fiducia e i moduli di input\/output di fiducia (I\/O). Il telaio può essere un pannello (posteriore) montato dall'aggiunta del kit di montaggio del pannello T8380 che comprende una coppia di staffe con orecchie rivolte posteriori. Il backplane del bus inter-modulo fa parte del telaio espansore affidabile e fornisce interconnessione elettrica e altri servizi per i moduli.
Specifiche tecniche
|
Produzione |
Rockwell ICS Triplex |
|
Modello |
T8300 T8300C |
|
Numero parte |
T8300 T8300C |
|
Descrizione |
Telaio espansore di fiducia |
|
Origine |
USA \/ Messico |
|
Dimensione |
48*32*26cm |
|
Peso |
5 kg |
Dettagli del prodotto
Funzionalità T8300:
• 2 x 30 mm (1,2 pollici) slot di processore espansore fidati.
• 12 x 30 mm (1,2 pollici) Slot di modulo I\/O di larghezza singola.
• Nessuna parte di servizio dell'utente all'interno.
• Assemblaggio rapido.
• Strumenti\/parti minime.
• 32, 48, 64 e 96- Way DIN 41612 CONNETTORE DI PORTA I\/O.
• Opzioni di iscrizione via cavo.
• Raffreddamento a convezione dei moduli attraverso il telaio.
Il telaio può essere popolato in diversi modi a seconda dei requisiti del sistema specifico, per soddisfare un massimo di 12 moduli I\/O fidati a larghezza singola (30 mm) e fino a due processori di espansori fidati a larghezza singola. Il gruppo telaio ha otto posizioni a vite, quattro su ciascuna flangia, che vengono utilizzate per consentire il attacco sicuro alle staffe laterali sul telaio.
I moduli vengono inseriti facendoli scorrere attentamente nella loro posizione di slot, garantendo che i canali 'u' degli involucri superiore e inferiore del modulo coinvolgano le guide rialzate delle piastre del telaio superiore e inferiore. Le leve di espulsore sui moduli fissano i moduli senza maniglia all'interno del telaio.
Installazione del prodotto
L'espansore fidata di T8300\/T8300C è installato in un monte con cornice oscillante o un telaio fisso come mostrato nell'uso delle viti di tapte M5 X 12 Pan Teste.
Si noti che in questa fase viene utilizzata solo la coppia interna di fori nelle orecchie di montaggio per fissare il telaio nel telaio. I fori esterni vengono utilizzati per adattarsi alle orecchie di plastica di plastica una volta che tutti i telai e i vassoi di ventole sono montati e l'allineamento è corretto
In alternativa, il telaio può essere montato su un pannello o un foglio di attrezzatura utilizzando il kit di montaggio del pannello T8380 che comprende un paio di staffe con orecchie rivolte posteriori.
Le staffe vengono prima individuate e montate utilizzando fissaggi M5 in quattro posizioni per parentesi. Il telaio viene quindi montato sulle orecchie anteriori delle staffe usando viti da tapte a testa in padella M5 x 12.
