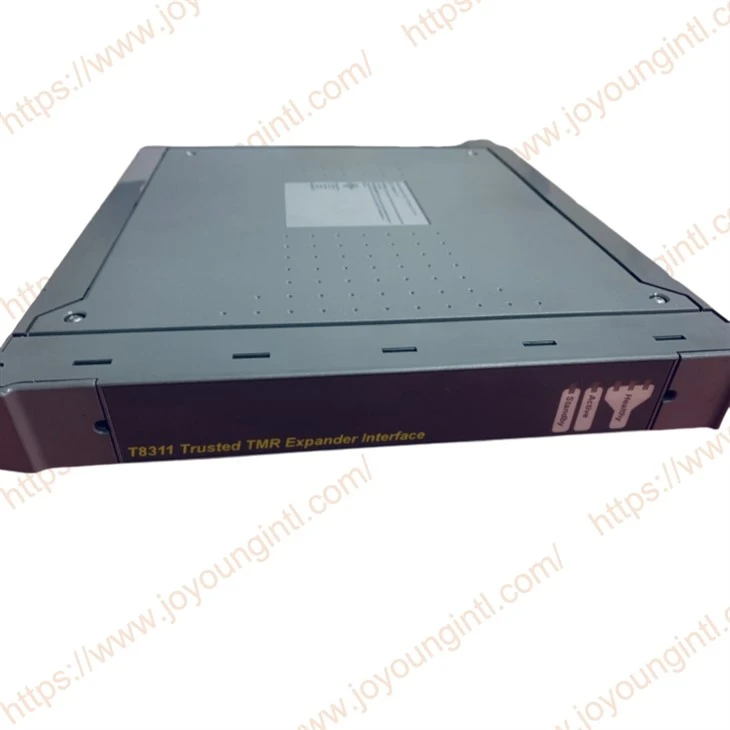

ICS Triplex T8311 TMR Expander Interface

L'interfaccia Expander T8311 TMR è un design tollerante ai guasti basato sull'architettura TMR disposta in una configurazione di blocco. Il modulo di interfaccia Expander TMR deriva dalle sue tensioni interne dal doppio ridondante +24 v DC Potenza fornita tramite il connettore del modulo TrustDTM Controller Backisis. Ogni FCR deriva le forniture richieste in modo indipendente.

Ogni modulo di interfaccia Expander TMR contiene un'interfaccia del bus, componenti di isolamento e ricetrasmettitori al bus Expander. L'espansore triplicato fornisce interconnessione di comunicazione tra il telaio del processore TMR e il telaio dell'espansore a una velocità di trasferimento dei dati di 1,5 gmbps tramite cavi UTP.

Ogni modulo di interfaccia Expander TMR FCR contiene un'interfaccia del bus per il bus inter-modulo. Il bus inter-modulo triplicato fornisce l'interconnessione della comunicazione tra i moduli nel telaio del controller TMR, ad una velocità di trasferimento dei dati fino a 12,5 Mbps

La comunicazione tra il modulo e il processore TMR avviene tramite l'IMB sul backplane del telaio del controller. L'IMB fornisce tolleranza ai guasti e comunicazioni ad alta larghezza di banda tra i moduli di interfaccia e il processore TMR. Tutte le transazioni sono votate, localizzando difetti all'IMB in caso di verifica.

La comunicazione tra il modulo di interfaccia e il processore di espansore TMR nel telaio dell'espansore è tramite il bus Expander. L'espansore Bus è triplicato, architettura da punto a punto. Ogni canale del bus Expander comprende media separati di comando e risposta. La votazione viene fornita nell'interfaccia del bus di espansione per garantire che i guasti del cavo siano tollerati e il resto del processore di espansione opera in modalità completamente triplicata, anche in caso di guasti del cavo.

Un quarto FCR (FCR D) fornisce le funzioni di monitoraggio e visualizzazione non critiche e fa anche parte della struttura di voto bizantino interfcr.

Viene fornito l'isolamento tra FCRS ovunque siano necessarie interfacce, per garantire che i guasti non possano propagare tra di loro.

I moduli di interfaccia Expander possono risiedere in uno qualsiasi degli slot I\/O all'interno del telaio del controller. I moduli sono installati in coppia con il modulo a sinistra che occupa uno slot numerato dispari. L'interfaccia di espansione non deve essere installata in queste altre posizioni del modulo, in quanto ciò può causare danni al modulo.

Le due slot di interfaccia devono essere interconnesse utilizzando l'unità Adattatore di interfaccia Expander T8312.

I moduli di interfaccia Expander sono collegati ai moduli del processore Expander dall'interfaccia espansore Cavo di collegamento caldo TC -301 tramite l'unità Adattatore di interfaccia Expander TrustedTM T8312.

La connessione al telaio dell'espansore remoto avviene tramite l'unità TxtM Fiber Optic TX\/RX utilizzando l'adattatore di interfaccia Expander per unità in fibra TX\/RX (espansori remoti) TC -302.

Prima dell'installazione, ispezionare visivamente il modulo per danni. Assicurarsi che l'alloggiamento del modulo appaia non danneggiato e ispeziona il connettore I\/O sul retro del modulo per i pin piegati. Se il modulo appare danneggiato o i pin sono piegati, non installare il modulo. Non cercare di raddrizzare i pin piegati. Restituisci il modulo per la sostituzione.

Registra il tipo di modulo, la revisione e il numero di serie del modulo prima dell'installazione.

Se il modulo deve risiedere in un nuovo telaio o il sistema viene configurato per la prima volta, assicurarsi che l'indirizzo del telaio sia stato impostato correttamente prima di installare i moduli. Vedi Descrizione del prodotto Chassis Controller (PD -8100) per ulteriori dettagli.

Per installare il modulo:

1. Assicurarsi che il gruppo cavo sia posizionato correttamente.

2. Rilasciare le schede di espulsore sul modulo utilizzando il tasto di rilascio. Assicurarsi che le schede di espulsione siano completamente aperte.

3. Tenendo gli espulsori, inserire con cura il modulo nello slot previsto.

4. Spingere il modulo completamente a casa ma premendo in alto e in basso della fascia del modulo.

5. Chiudi gli espulsori del modulo, garantendo che fanno clic nella loro posizione bloccata.
