Introduzione al prodotto
Specifiche tecniche
|
Marca |
WOODWARD |
|
Modello |
9905-387 |
|
Descrizione |
MODULO DRIVER PROACT |
| Tensione di ingresso alimentazione | CC 18-32 V CC |
| Ingresso del segnale di controllo | 0-200 mA |
| Tipo di segnale di controllo | Supporta ingresso digitale/analogico (±3 VCC, PWM e altri segnali compatibili) |
|
Origine |
U.S.A. |
|
Dimensione |
30*30*15m |
|
Peso |
0,85 kg |
Dettagli del prodotto

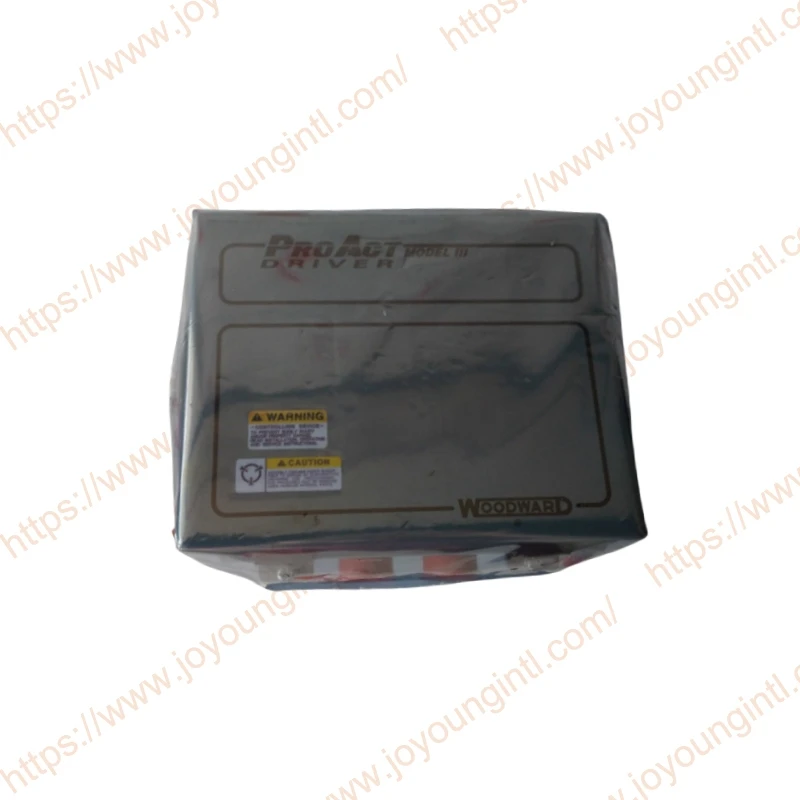

Il modulo 9905-387 appartiene a un'unità di azionamento all'interno del sistema Woodward ProAct III (Modello III). Il significato del codice modello è il seguente:
9905: Il segmento del modello base dell'unità di controllo/azionamento Woodward. -387: La versione specifica del driver indica che il Model III utilizza un ingresso del segnale di controllo da 0-200 mA e impiega l'interfaccia del connettore MS.
La serie Woodward ProAct comprende:
Conducente: riceve segnali di controllo e fornisce istruzioni di guida;
Attuatore: regola l'alimentazione del carburante del motore, l'acceleratore e altri componenti esecutivi in base al segnale.
Controller/unità di controllo principale: responsabile della strategia di controllo generale, dell'elaborazione del feedback e dell'interconnessione del sistema.
9905-387 appartiene alla sezione driver. Attraverso l'elaborazione del segnale e l'amplificazione della potenza, fornisce un output conforme alla curva di istruzione dell'attuatore.
Informazioni su ProAct™ III e ProAct IV
Per ulteriori informazioni,per favore contattaciinfo@htechplc.com.
Contatta
I driver ProAct™ III e ProAct IV convertono un segnale di controllo da 0–200 mA o 4–20 mA da un controllo elettronico Woodward in una posizione specifica dell'attuatore.
I driver ProAct richiedono un'alimentazione elettrica separata di 20–32 Vcc. L'alimentatore deve essere in grado di fornire 10 A sostenuti e 20 A di picco per un massimo di due secondi sia per i driver ProAct III che ProAct IV.
L'attuatore ProAct III fornisce fino a 14 J (10 ft-lb) di lavoro per spostare la leva di impostazione del carburante sul motore. L'attuatore ProAct IV fornisce fino a 27 J (20 ft-lb) di lavoro. Gli attuatori ruotano di 75 gradi e dispongono di feedback di posizione.
La stabilità e la risposta del motore sono impostate dal dispositivo di controllo, non dall'attuatore e dal conducente. Seguire le istruzioni del dispositivo di controllo durante l'impostazione del sistema di controllo del motore.
| Modello di attuatore | Risultato del lavoro | Numero di parte (CW al massimo *) |
Numero di parte (CCW al massimo *) |
| ProAct III connettore MS |
14 J (10 piedi-libbre) | 8405-009 | 8405-011 |
| ProAct III raccordo del condotto |
14 J (10 piedi-libbre) | 8405-010 | 8405-012 |
| ProAct IV connettore MS |
27 J (20 piedi-libbre) | 8405-013 | 8405-015 |
| ProAct IV raccordo del condotto |
27 J (20 piedi-libbre) | 8405-014 | 8405-016 |
* "CW [CCW] a Max" si riferisce alla direzione in cui ruota l'attuatore per aumentare il carburante guardando il rotore.
Specifiche dell'attuatore ProAct
| Autista Modello |
420 mA Segnale di controllo |
0200mA Segnale di controllo |
420 mA Segnale di controllo, 420 mA Attuatore Pos. Produzione |
0200mA Segnale di controllo, 420 mA Attuatore Pos. Produzione |
| Modello III connettore MS |
9905-386 | 9905-387 | 9905-459 | 9905-392 |
| Modello III raccordo del condotto |
9905-384 | 9905-385 | N/A | N/A |
| Modello IV connettore MS |
9905-390 | 9905-391 | 9905-461 | 9905-460 |
| Modello IV raccordo del condotto |
9905-388 | 9905-389 | N/A | N/A |
Domande frequenti
D: Quali sono i requisiti per l'ambiente di installazione di 9905-387?
R: Il MODULO DRIVER PROACT è adatto per funzionare in un ambiente con un intervallo di temperatura compreso tra -40 gradi e +70 gradi. Il modulo stesso genera calore e deve essere installato in un luogo ben ventilato.
D: Utilizzo di 9905-387 per i requisiti di stabilità dell'alimentatore
R: Un'alimentazione instabile o una tensione di alimentazione che supera l'intervallo (tipicamente 18-32 V CC) causeranno il riavvio del modulo o attiveranno un allarme di guasto.
Problemi con il sistema di distribuzione dell'energia o con le batterie sono spesso una delle principali cause di guasto dei moduli. Pertanto, si consiglia di utilizzare alimentatori regolati e una buona messa a terra quando si integra il sistema.
