Introduzione del prodotto
IS220PTURH1B è un modulo di pacchetto di protezione del viaggio primario progettato specificamente per le turbine a vapore nei sistemi di controllo della serie Mark Vie di GE. Ha una funzione di protezione eccessiva. Quando la velocità della turbina supera il valore impostato, invia un segnale per attivare un arresto di emergenza. Può eseguire un rilevamento a velocità zero per determinare se la turbina ha smesso di ruotare. Può anche monitorare la vibrazione della turbina e la temperatura dei componenti chiave per evitare danni alle attrezzature a causa di eccessive vibrazioni o surriscaldamento.
Specifiche tecniche
|
Produzione |
GE (General Electric)
|
|
Modello |
IS220PTURH1B |
| Numero parte | IS220PTURH1B |
|
Descrizione |
Mark VI Turbina primaria di viaggio primario specifico |
|
Origine |
U.S.A. |
|
Dimensione |
18*18*8cm |
|
Peso |
0,35 kg |
Dettagli del prodotto

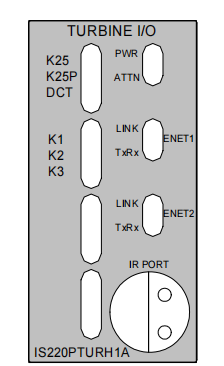

Il pacchetto primario per la protezione del viaggio (IS220PTURH1B) fornisce l'interfaccia elettrica tra una o due reti Ethernet I/O e una terminale di controllo della turbina. Il pacchetto contiene una scheda di processore comune a tutti i pacchetti I/O distribuiti Mark* VIE, una scheda specifica per la funzione di controllo della turbina e una scheda figlia di acquisizione analogica. Il pacchetto si collega alla morsettiera TTURH1C e gestisce quattro ingressi del sensore di velocità, ingressi di tensione del bus e del generatore, tensione dell'albero e segnali di corrente, otto sensori di fiamma e uscite per l'interruttore principale. L'ingresso al pacchetto è attraverso i due connettori Ethernet a doppio RJ45 e un input di potenza a tre pin. L'uscita è attraverso un connettore PIN DC-62 che si collega direttamente al connettore della scheda terminale associata. La diagnostica visiva viene fornita tramite LED indicatore.
In alternativa a TURH1C, tre pacchetti I/O IS220PTURH1B possono essere collegati direttamente in una terminale TRPAH1A. Questa disposizione gestisce quattro input di velocità per IS220PTURH1B, o in alternativa, ventilato i primi quattro input in tutti e tre i pturi. Due relè di viaggio primario a stato solido sono forniti da TRPA. Questa disposizione non supporta gli ingressi di tensione del bus e del generatore, la tensione dell'albero o i segnali di corrente, i sensori di fiamma o l'uscita di Breaker principale.
Per installare il pacchetto I/O IS220PTURH1B:
1. Montare in modo sicuro la terminale desiderata.
2. Collegare direttamente il pacchetto I/O PTUR nei connettori della terminale.
3. Assicurare meccanicamente i pacchetti utilizzando i prigionieri filettati adiacenti alle porte Ethernet. I prigionieri scivolano in una staffa di montaggio specifica per il tipo di terminale. La posizione della staffa deve essere regolata in modo tale che non vi sia alcuna forza ad angolo retto applicato al connettore PIN DC-62 tra il pacco e la morsettiera. L'adeguamento dovrebbe essere richiesto solo una volta nella vita del prodotto.
4. Collegare uno o due cavi Ethernet, a seconda della configurazione del sistema. Il pacchetto funzionerà su entrambe le porte. Se vengono utilizzate connessioni doppie, la pratica standard è quella di collegare Enet1 alla rete associata al controller R.
5. Applicare l'alimentazione al pacchetto collegando il connettore sul lato del pacchetto. Non è necessario rimuovere l'alimentazione dal cavo prima di collegarlo perché il pacchetto I/O ha una capacità intrinseca di start soft che controlla l'intrush corrente sull'applicazione di alimentazione.
6. Utilizzare l'applicazione Toolboxst* per configurare il pacchetto I/O, se necessario.
