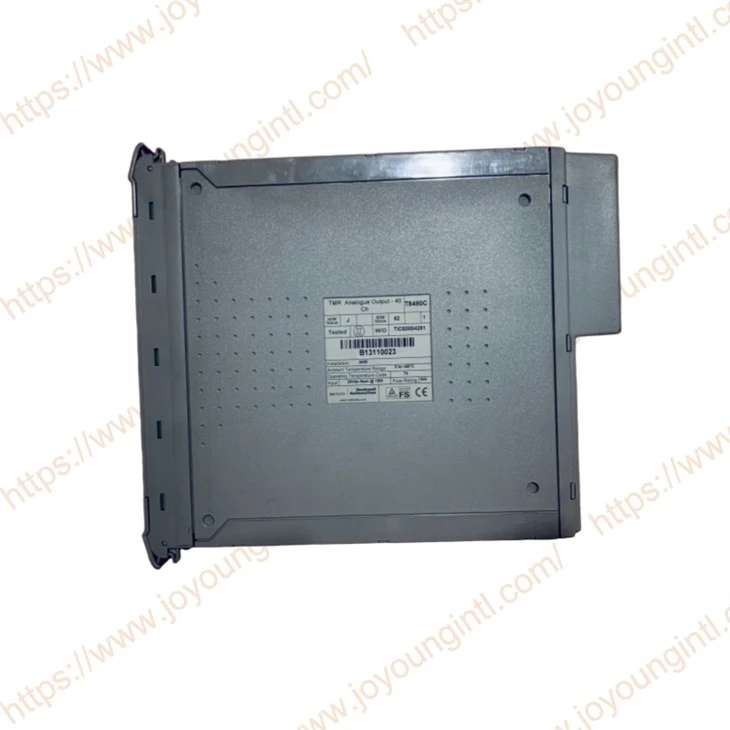

ICS TRIPLEX T8480C 24Vcc

ICS T8480Cè un modulo potente con tripla ridondanza per garantire che il sistema possa funzionare normalmente anche in caso di guasto di un singolo canale, massimizzando l'utilizzo del sistema; velocità di risposta rapida, in grado di catturare eventi transitori nel tempo; può adattarsi a vari ambienti industriali difficili, ampio intervallo di temperature operative, garantendo un funzionamento stabile in diverse condizioni di lavoro.

Aggiornato perT8480 Serie CCertificazione TÜV



Modulo di uscita analogica affidabile da 24 V CC modificato in modulo di uscita analogica affidabile da 4-20 mA
Modificata l'Unità di terminazione del campo di uscita (OFTU) in Unità di terminazione del campo (FTU)
Modificata l'unità di interfaccia di campo di uscita analogica (AOFIU) in unità di interfaccia di campo (FIU)
Descrizione: Diagramma a blocchi funzionali Figura 2 aggiornato
Monitoraggio della linea e stati delle uscite: tabella aggiornata e aggiunta raccomandazione per l'utilizzo di un resistore di carico fittizio
Struttura del driver di output: struttura del driver di output della Figura 3 aggiornata
Switch Fail Safe di gruppo: modificato da OFIU a FIU
Rack 7: HKEEPING: tabella aggiornata
Guasti nel cablaggio sul campo: cortocircuito-rimosso
Specifiche: precisione di calibrazione e precisione complessiva aggiornate

Sul pannello frontale del modulo sono presenti 40 indicatori di stato dei canali di uscita, uno per ciascuna uscita di campo. Questi indicatori sono controllati dalla FPU. La FPU riceve i dati da ciascuna delle sezioni del modulo. La FPU esegue un voto 2oo3 su ciascun bit di dati delle fette e imposta gli indicatori di conseguenza.

La modalità dell'indicatore di stato dell'uscita dipende dallo stato numerico del canale di uscita. Ciascuno stato di uscita può essere definito per avere una particolare modalità di indicatore: spento, verde, rosso, verde lampeggiante o rosso lampeggiante.

Le modalità dell'indicatore configurabili consentono agli utenti di personalizzare le indicazioni dello stato dell'uscita per soddisfare i requisiti delle singole applicazioni. Senza personalizzazione, le modalità dell'indicatore predefinite sono adatte per i dispositivi di uscita analogici monitorati dalla linea-come descritto in questa tabella:

1. Segnalazione guasti

Gli errori del modulo di uscita vengono segnalati all'utente tramite indicatori visivi sul pannello frontale del modulo e tramite variabili di stato, che possono essere monitorate automaticamente nei programmi applicativi e nelle interfacce di comunicazione del sistema esterno. L'utente deve rimediare a questi due tipi di guasti in generale: guasti al cablaggio esterno e guasti al modulo. I guasti al cablaggio esterno richiedono un'azione correttiva sul campo per riparare la condizione di guasto. Gli errori del modulo richiedono la sostituzione del modulo di uscita.

2. Guasti nel cablaggio sul campo

Misurando la tensione e la corrente del canale di uscita, il modulo rileva automaticamente il cablaggio sul campo e gli errori di carico. Quando un segnale di campo interrompe un circuito aperto o non è collegata alcuna tensione di alimentazione di campo, l'indicatore di stato dell'uscita visualizzerà la modalità LED configurata, verrà segnalato lo stato di uscita corrispondente, ed e lo stato di errore di linea per quel canale verrà impostato su "1". Tutti gli altri canali di uscita non saranno interessati, tranne nel caso di guasti di cablaggio e tensione di alimentazione di causa comune sul campo.

Le variabili di tensione e corrente di uscita del campo possono essere monitorate per determinare le condizioni operative effettive di ciascun canale di uscita. Queste informazioni aggiuntive aiutano l'utente a determinare il tipo specifico di guasto nel cablaggio.

Una volta identificato e corretto il guasto specifico del cablaggio di campo, le variabili di stato dell'uscita e l'indicatore di stato dell'uscita visualizzeranno il normale stato on/off del dispositivo di campo.

3.Guasti del modulo

La diagnostica estesa fornisce il rilevamento automatico dei guasti del modulo. L'architettura TMR del Modulo di Uscita e la diagnostica eseguita verificano la validità di tutti i circuiti critici. L'utilizzo dell'architettura TMR fornisce un metodo di tolleranza agli errori-per resistere al primo verificarsi di un errore sul modulo e continuare i normali controlli di uscita senza interruzioni nel sistema o nel processo. I guasti vengono segnalati all'utente tramite gli indicatori di stato integro sul pannello frontale del modulo e tramite le variabili INFO e HKEEPING. Durante le normali operazioni, tutti e tre gli indicatori di funzionamento sono verdi. Quando si verifica un guasto, uno degli indicatori di stato integro lampeggerà in rosso. Si consiglia di indagare su questa condizione e, se la causa è interna al modulo, sostituirlo.

Le attività di sostituzione del Modulo dipendono dal tipo di configurazione del Modulo di riserva scelta al momento della configurazione e dell'installazione del sistema. Il modulo può essere configurato con uno slot di standby dedicato o con uno SmartSlot per un modulo sostitutivo di ricambio.

Suggerimento per l'approvvigionamento:
Se il modello originale del sistema è T8480 Suggerimento:
Dare la priorità all'acquisto del T8480C (il modello aggiornato). Di solito può essere sostituito direttamente dal T8480.
